Wie lötet man eine Verbindung in einem Motorradkabelbaum?

Hallo liebe Motorradbegeisterte! Ich bin ein Lieferant von Motorradkabelbäumen [Link: „/recreational-wiring-harness/motorcycle-wiring-harness/motorcycle-harness.html“] und bin seit Jahren in dieser Branche tätig. Heute werde ich mit Ihnen teilen, wie man eine Verbindung in einem Motorradkabelbaum lötet. Egal, ob Sie ein Heimwerker sind, der sein Auto selbst reparieren möchte, oder ein erfahrener Mechaniker, diese Tipps werden Ihnen sicherlich nützlich sein.

Warum Löten?

Bevor wir uns mit dem eigentlichen Prozess befassen, sprechen wir darüber, warum das Löten so wichtig ist. Eine Lötverbindung in einem Motorradkabelbaum sorgt für einen stabilen Stromfluss. Denn Motorräder vibrieren ständig, und ein loses oder schlecht angeschlossenes Kabel kann zu allen möglichen Problemen führen, von flackernden Scheinwerfern bis hin zu einem kompletten Stromausfall. Durch das Löten entsteht eine starke, dauerhafte Verbindung zwischen den Drähten, die den Strapazen der Straße standhält.

Werkzeuge, die Sie benötigen

1. Lötkolben: Sie benötigen einen hochwertigen Lötkolben mit einstellbarer Temperatur. Für die meisten Arbeiten am Motorrad-Kabelbaum reicht in der Regel ein 30-40-Watt-Bügeleisen aus.
2. Lot: Verwenden Sie ein bleifreies Lot mit Kolophoniumkern und einem Durchmesser von etwa 0,032 Zoll. Das Kolophonium fungiert als Flussmittel, das dem Lot hilft, richtig zu fließen und sich zu verbinden.
3. Abisolierzangen: Um den blanken Draht zum Löten freizulegen.
4. Schrumpfschlauch: Dadurch wird die Lötverbindung isoliert und vor Feuchtigkeit und Schmutz geschützt.
5. Flussmittelstift: Wenn Sie für eine bessere Lötverbindung etwas zusätzliches Flussmittel hinzufügen möchten.
6. Helfende Hände (optional): Diese können die Drähte beim Löten an Ort und Stelle halten, was den Vorgang erheblich vereinfacht.
7. Scharfes Messer oder Raspel: Zum Reinigen der Drahtenden, insbesondere wenn diese korrodiert sind.

Vorbereiten der Drähte

1. Identifizieren Sie die Drähte: Das Wichtigste zuerst: Sie müssen herausfinden, welche Drähte Sie löten möchten. In einem Motorradkabelbaum gibt es oft viele verschiedenfarbige Drähte, von denen jeder eine bestimmte Funktion hat. Stellen Sie sicher, dass Sie die richtigen anschließen. Wenn Sie sich nicht sicher sind, können Sie sich den Schaltplan des Motorrads ansehen.
2. Isolieren Sie die Drähte ab: Entfernen Sie mit den Abisolierzangen etwa 1/4 bis 3/8 Zoll der Isolierung vom Ende jedes Kabels. Achten Sie beim Abisolieren darauf, dass die Adern nicht beschädigt werden.
3. Reinigen Sie die Drähte: Wenn die Drahtenden verschmutzt oder korrodiert sind, reinigen Sie sie mit einem scharfen Messer oder einer Raspel. Dadurch wird eine gute Lötverbindung gewährleistet.
4. Verdrehen Sie die Stränge: Sobald die Drähte sauber sind, verdrillen Sie die freiliegenden Drahtlitzen miteinander. Dies erleichtert das Löten und sorgt zudem für eine stärkere mechanische Verbindung.

Aufstellen des Lötkolbens

1. Anschließen und aufheizen: Schließen Sie Ihren Lötkolben an und lassen Sie ihn aufheizen. Die meisten Lötkolben brauchen 2–3 Minuten, um die richtige Temperatur zu erreichen.
2. Passen Sie die Temperatur an: Stellen Sie die Temperatur entsprechend der Art des verwendeten Lots ein. Für bleifreies Lot ist normalerweise eine Temperatur zwischen 600 °F und 700 °F gut.
3. Verzinnen Sie die Spitze: Tragen Sie während des Aufheizens des Lötkolbens eine kleine Menge Lötzinn auf die Spitze auf. Dies wird als „Verzinnen“ der Spitze bezeichnet und trägt zu einer besseren Wärmeübertragung bei.

Löten der Verbindung

1. Positionieren Sie die Drähte: Benutzen Sie die helfenden Hände oder halten Sie die Drähte mit einer Zange fest. Stellen Sie sicher, dass die verdrillten Enden der Drähte einander berühren.
2. Flussmittel auftragen (optional): Wenn Sie einen Flussmittelstift verwenden, tragen Sie eine kleine Menge Flussmittel auf die Drahtenden auf. Dadurch fließt das Lot leichter.
3. Erhitzen Sie die Drähte: Setzen Sie die Spitze des Lötkolbens auf die verdrillten Drahtenden. Halten Sie es dort einige Sekunden lang, bis die Drähte heiß genug sind. Sie möchten die Drähte erhitzen, nicht das Lot direkt.
4. Fügen Sie das Lot hinzu: Sobald die Drähte heiß sind, berühren Sie die Verbindungsstelle zwischen den Drähten und dem Lötkolben mit dem Lötzinn. Das Lot sollte schmelzen und um die Drähte fließen. Fügen Sie nicht zu viel Lot hinzu; gerade genug, um die Drahtlitzen zu bedecken und eine glatte, glänzende Verbindung zu schaffen.
5. Entfernen Sie das Lötzinn und Eisen: Sobald das Lot richtig geflossen ist, entfernen Sie zuerst das Lot aus der Lötstelle und dann den Lötkolben. Lassen Sie die Verbindung vollständig abkühlen, bevor Sie sie bewegen.

Isolieren der Verbindung

1. Schneiden Sie den Schrumpfschlauch ab: Schneiden Sie ein Stück Schrumpfschlauch ab, das etwas länger als die Lötstelle ist.
2. Schieben Sie den Schlauch: Schieben Sie den Schrumpfschlauch vor dem Löten über einen der Drähte. Nachdem die Verbindung abgekühlt ist, positionieren Sie den Schlauch über der Lötverbindung.
3. Schrumpfen Sie den Schlauch: Erhitzen Sie den Schlauch mit einer Heißluftpistole oder einem Feuerzeug. Der Schlauch schrumpft und bildet eine dichte Dichtung um die Verbindung herum, wodurch diese vor Feuchtigkeit und Kurzschlüssen geschützt wird.

Testen der Verbindung

Nachdem Sie die Verbindung gelötet und isoliert haben, ist es wichtig, sie zu testen, um sicherzustellen, dass sie ordnungsgemäß funktioniert. Um den Durchgang zu prüfen, können Sie ein Multimeter verwenden. Wenn die Verbindung gut ist, sollte das Multimeter einen niedrigen Widerstandswert anzeigen. Sie können das Motorrad auch starten und prüfen, ob alle elektrischen Komponenten ordnungsgemäß funktionieren.

Fehlerbehebung

• Kalte Lötstelle: Wenn die Lötstelle stumpf und körnig aussieht, handelt es sich wahrscheinlich um eine kalte Lötstelle. Das bedeutet, dass die Drähte nicht ausreichend erhitzt wurden und das Lot nicht richtig floss. Sie müssen die Verbindung erneut erwärmen und etwas mehr Lot hinzufügen.
• Überschüssiges Lot: Zu viel Lot kann einen Kurzschluss verursachen. Wenn Sie überschüssiges Lot haben, können Sie es mit einem Lotsauger oder einem Entlötgeflecht entfernen.
• Streustränge: Stellen Sie sicher, dass keine freien Drahtlitzen aus der Lötstelle herausragen. Diese können bei Kontakt mit anderen Leitungen einen Kurzschluss verursachen.

Abschluss

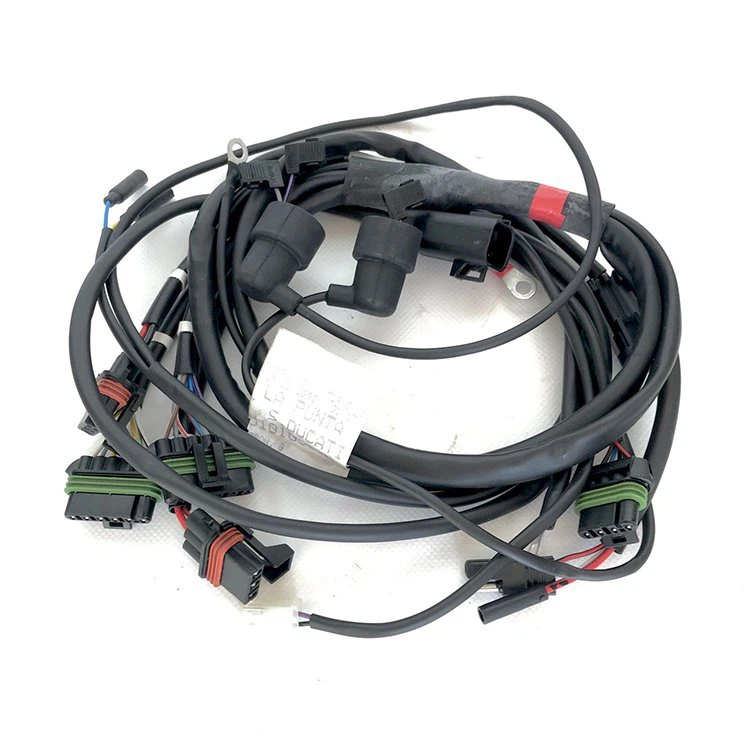

Da haben Sie es also! So lötet man eine Verbindung in einem Motorradkabelbaum. Es mag zunächst ein wenig einschüchternd wirken, aber mit ein wenig Übung werden Sie in kürzester Zeit ein Profi sein. Und denken Sie daran: Wenn Sie jemals einen neuen Kabelbaum für Ducati [Link: „/recreational-wiring-harness/motorcycle-wiring-harness/wiring-harness-for-ducati.html“] oder einen Kabelbaumsatz für Motorräder [Link: „/recreational-wiring-harness/motorcycle-wiring-harness/harness-kit-for-motorcycles.html“] benötigen, bin ich Ihr zuverlässiger Lieferant.
